Výměna poškozeného bajonetu (návod)

Dobrá zpráva pro majitele setových objektivů nikkor s plastovými bajonety. Tyto bajonety se dobře lámou a tak i mě se něco podobného přihodilo. Po zkontaktování Nikon servisu a zjištění, že pouhý bajonet jako náhradní díl (který se samostatně neprodává) stojí okolo 1500kč a to nepočítám práci (nejméně 500kč), jsem se rozhodl provést opravu sám. Zde je pár postřehů z opravy, třeba se někomu budou hodit.

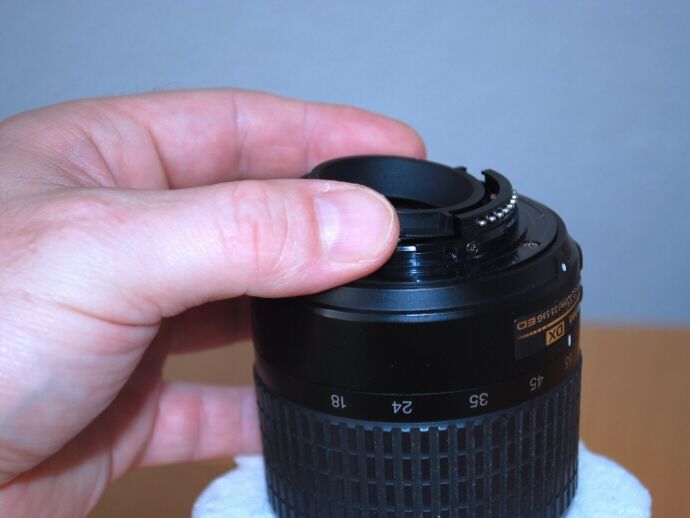

Ještě než začnete shánět objektiv na náhradní díly, přesvědčte se, zda váš objektiv funguje a že je poškozen pouze bajonet. Zjistíte to tak, že nasadíte poškozený objektiv na tělo zrcadlovky stejně jako nepoškozený(to znamená i s pootočením do zacvaknutí). Nejspíš vám ani nezacvakne. V této poloze ho přidržujte co nejpevněji na kontaktech CPU a vyzkoušejte pár snímků. Vyzkoušejte AF, stabilizátor, clonu apod. Pokud vše funguje, můžete shánět náhradní díl.

Pokud se vám povede sehnat podobný poškozený objektiv, můžete se pustit do opravy, respektive výměny bajonetu. Bajonet lze vyměnit i když nemáte úplně stejný typ objektivu, jaký jste sehnali. Například já jsem vyměnil bajonet z : AF-S nikkor 18-55mm 1:3.5-5.6G ED za AF-S nikkor 18-55mm 1:3.5-5.6G WR. Výměna je potom maličko pracnější, ale to si ukážeme později.

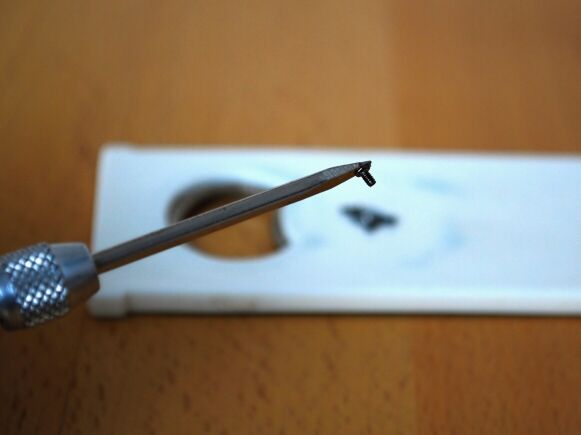

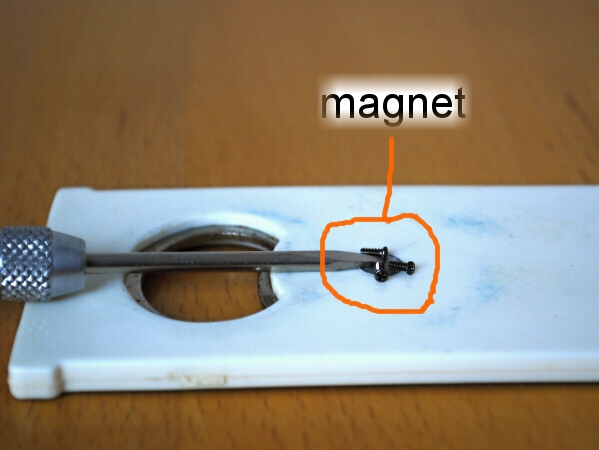

K výměně potřebujete šroubovák(nejlépe křížový)velmi malých rozměrů(šroubky jsou opravdu miniaturní) a pájku. Na šroubky se mi osvědčil magnet.Drží je pěkně pohromadě a nekutálejí se po zemi. Šroubky pěkně drží i na šroubováku a práce s nimi je tak jednodušší.

S magnetem ale opatrně.Přeci jenom objektiv obsahuje elektronické součástky a ty jsou na magnetické pole dost citlivé. Pro jistotu raději nezkoušejte objektiv ihned po opravě. Stejně dobře můžete použít např. vazelínu,do které namočíte špičku šroubováku(ale opravdu decentně).

Také doporučuji objektiv zajistit tak,aby byl stabilní.K tomu mi dobře posloužila polystyrénová výplň originál krabice od objektivu

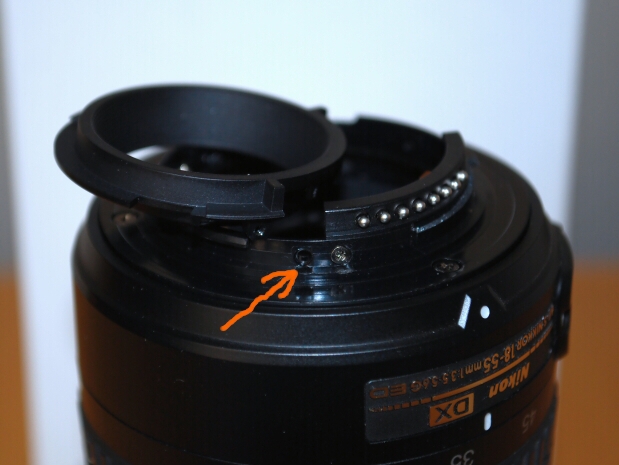

Nyní začnete s vlastní demontáží bajonetu.Vhodnější je začít na kusu, který jste si pro tento účel sehnali. Až budete rozdělávat ten, na kterém vám záleží, budete už vědět co a jak. Začnete tím, že oddělíte vrchní prstenec na bajonetu. To jsou šroubky viz.:

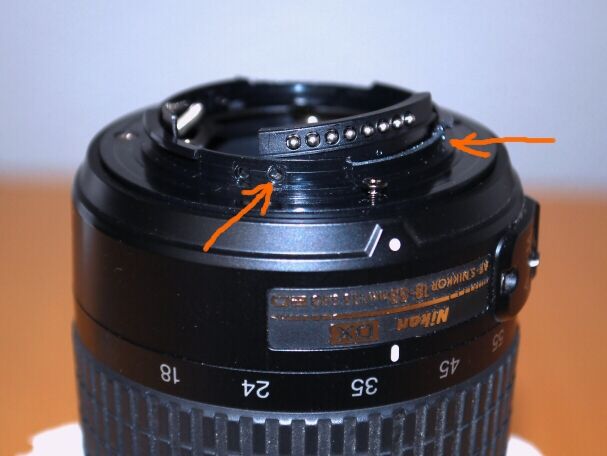

Dále oddělíte od bajonetu kontakty CPU viz.:

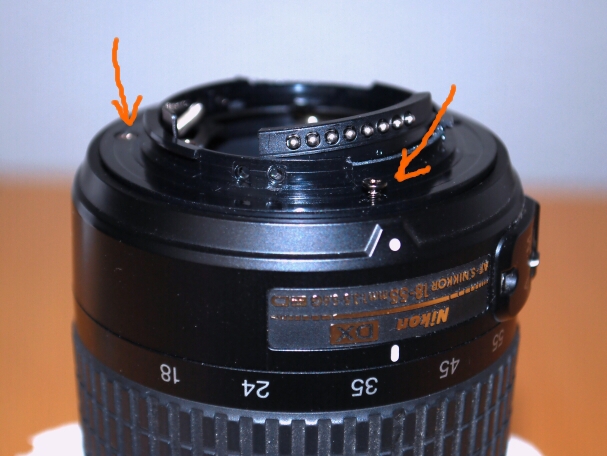

Doporučuji, moc za ně netahat, mohly by se poškodit. Nastavíte li na objektivu větší ohnisko, bude se vám pracovat lépe. Zbývá vám vlastní závit bajonetu, který je poškozený. Ten oddělíte viz.:

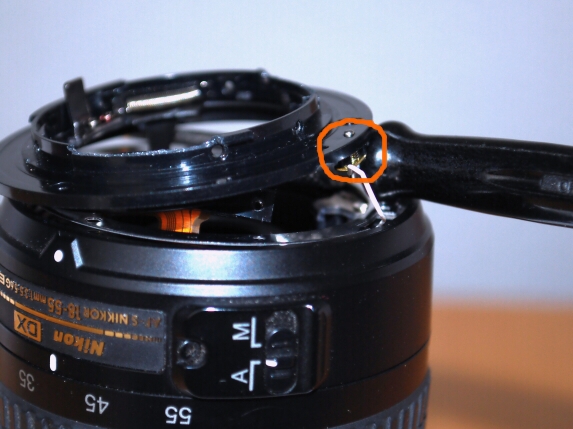

Sundávejte ho opatrně, je k němu přiletovaný velice tenký drátek.Pokud máte všechny šroubky od závitu odstraněny, lehce jej nadzdvihněte a něčím podložte, aby jste se pohodlně dostali k místu, kde je drátek přiletovaný.

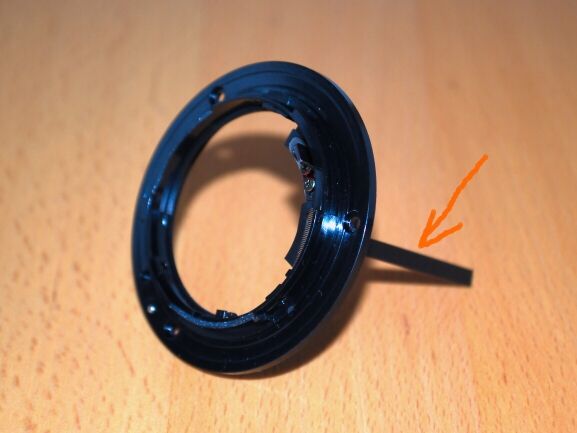

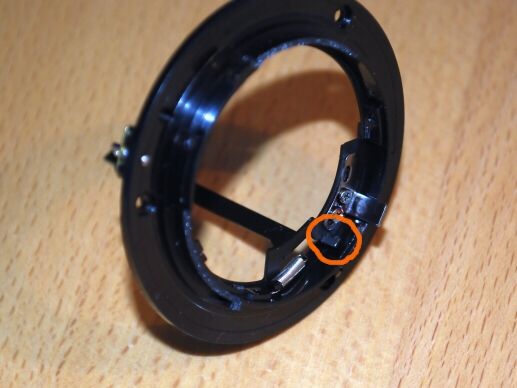

Tento spoj opatrně pájkou odstraníte. Nyní můžete závit sejmout. Objeví se vám táhlo clony, které je zámkem přichyceno k objímce závitu. Táhlo je u každého typu objektivu jiné, takže pokud jste sehnali jiný typ objektivu, musíte ho od objímky závitu oddělit a prohodit za to vaše.

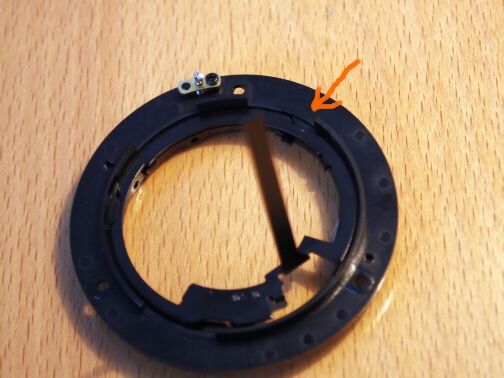

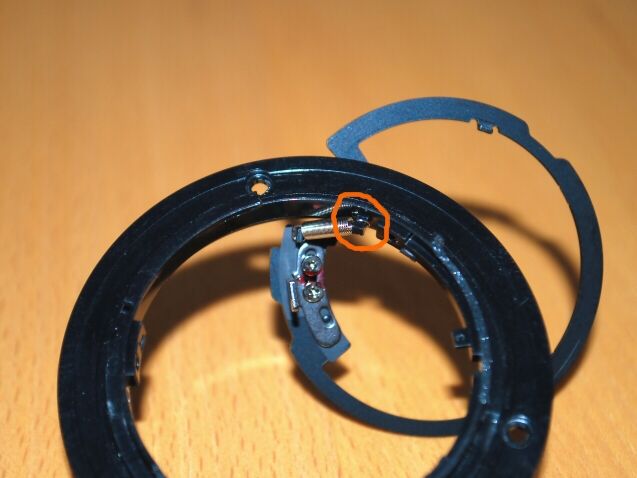

To provedete takto: Táhlem otáčejte v objímce takovým směrem, aby se pružinka natahovala. Až se táhlo dostane do polohy, kdy jsou zámky uvolněny, nejspíš vám samo vypadne. Zbývá sundat pružinku(stačí na jednom konci)vyvléknutím z háčku, na kterém je přichycena.

Na nepoškozený závit(objímku) nyní nasadíte táhlo z vašeho objektivu tak, aby do sebe zapadly zámky.

Pootočíte táhlem směrem k pružince až na doraz. Nasadíte pružinku na háček.

Teď už můžete začít kompletovat.

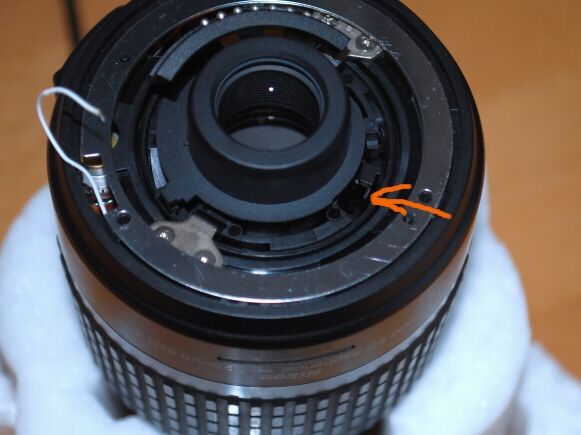

Kompletaci provedete nasazením objímky s táhlem clony. Táhlo patří do těchto míst:

Pro lepší přístup nastavte objektiv na nejmenší ohnisko(v mém případě na 18mm). Přichyťte objímku alespoň jedním šroubkem k tělu objektivu a vyzkoušejte pohybem táhla funkčnost clony.

Pokud nic nevidíte, zkuste sundat krytku objektivu :). Jestliže se clona otevírá, máte objímku i s táhlem nasazenou správně. Odstraňte provizorní přichycení šroubkem, nadzvedněte a opět něčím podložte(pozor, abyste nepoškrábali optiku). Pájkou přiletujte drátek na místo kde jste ho prve odletovali. Přišroubujte objímku napevno všemi šroubky. Následuje přišroubování CPU a nakonec vrchní prstenec

Jak sami vidíte, není to nic složitého a zvládnout by to měl každý, průměrně šikovný jedinec. Tento článek jsem napsal z toho důvodu, že bych byl sám rád, kdybych si mohl něco podobného přečíst před tím, než jsem se do opravy pustil. Z článku je zřejmé, že bajonet u nikkoru svépomocí vyměnit jde a není k tomu zapotřebí žádných znalostí v podobném oboru. V každém případě vám tato „operace“ může ušetřit nemalý peníz. Nakonec vám ještě zbude poškozený objektiv, který můžete za pomoci reverzního kroužku použít společně s opraveným na focení makra(záleží na míře poškození).

Takže vám přeji příjemnou zábavu a pevné nervy :).

PS: fotografie jsou pořízeny opraveným objektivem
